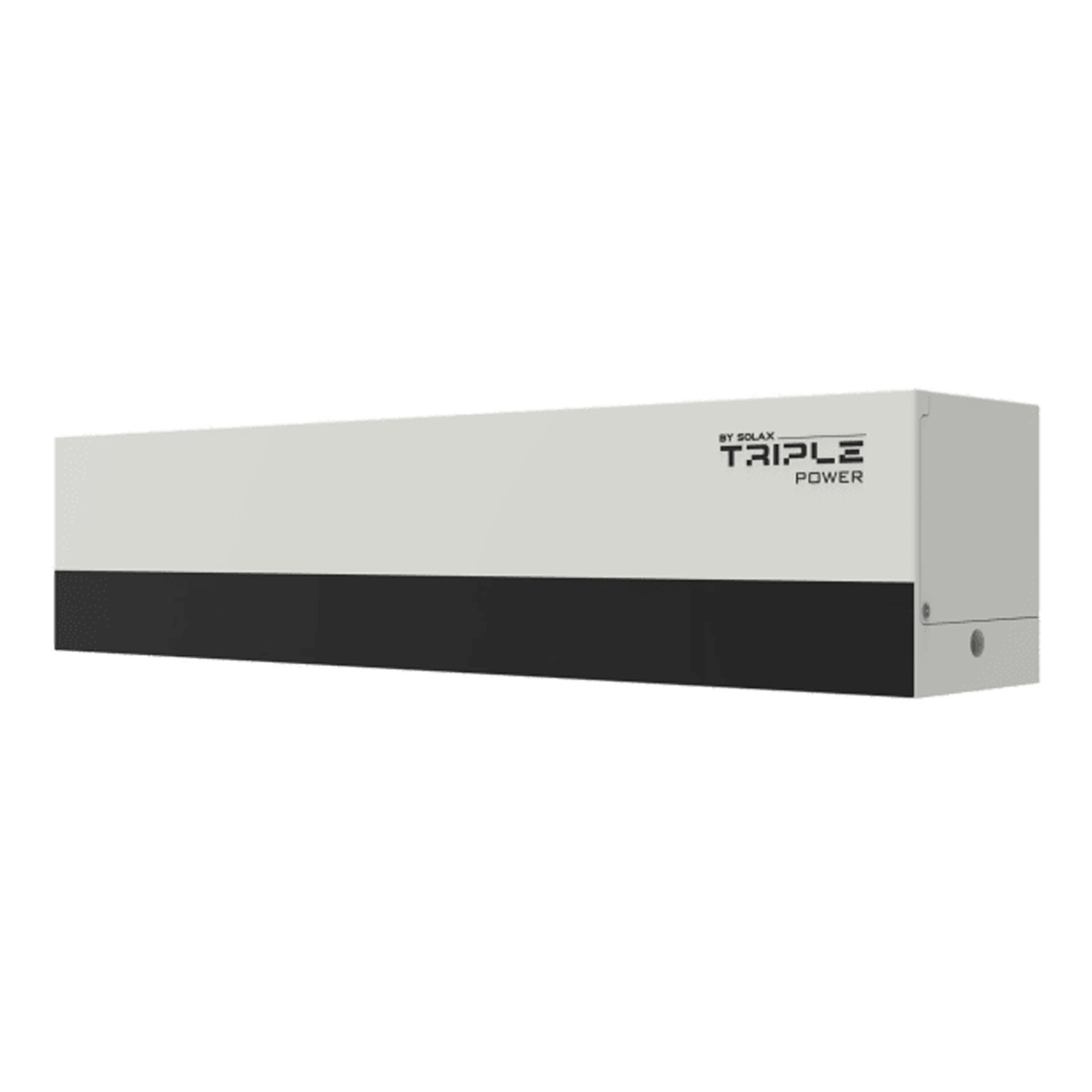

SOLAX modul de control TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Producător | |
|---|---|
| CAN | Da |
| CAN 2.0 | Nu |
| RS485 | Da |
| RS232 | Nu |
| Garanție | |
| Lățime netă | |
| Adâncime netă | |
| Înălțime netă | |
| Greutate | 18,26 kg |
| CN | 85371010 |
Preț net
677,21 €
Brut
Brut
Detalii produs
| Producător | |
|---|---|
| CAN | Da |
| CAN 2.0 | Nu |
| RS485 | Da |
| RS232 | Nu |
| Garanție | |
| Lățime netă | |
| Adâncime netă | |
| Înălțime netă | |
| Greutate | 18,26 kg |
| CN | 85371010 |
SOLAX modul de control TBMS-MCS0800E
Solax X3-IES este un sistem integrat de stocare a energiei pentru locuințe (ESS) care oferă gestionare inteligentă a energiei, performanță ridicată și fiabilitate. Proiectat pentru flexibilitate și ușurință în adaptare, asigură colectare optimă a energiei și suport pentru microrețele, ceea ce îl face o soluție ideală pentru gospodăriile moderne.
Caracteristicile principale ale Solax X3-IES:
- Gestionare inteligentă a energiei, compatibilă cu inteligența artificială (AI) și cu previziuni privind producția/consumul de energie.
- Suport pentru microrețele, permițând echilibrarea rețelei în timp real și operare independentă de rețea.
- Performanță ridicată datorită scanării globale MPP și posibilității de încărcare/descărcare duală.
- Grad de protecție IP66 și protecții SPD Tip II pe partea AC și DC pentru o fiabilitate sporită.
- Flexibilitate prin design plug-and-play și suport pentru un curent maxim de intrare DC de 20 A.
- Ciclu de viață al bateriei de peste 6000 de cicluri și garanție de 10 ani.
Pentru cine este o alegere bună?
Sistemul Solax X3-IES este destinat proprietarilor de locuințe care caută o soluție integrată și avansată de stocare a energiei. Este ideal pentru cei care doresc să optimizeze utilizarea energiei solare, să crească independența energetică și să profite de funcții de gestionare inteligentă a sarcinilor, cum ar fi pompele de căldură sau stațiile de încărcare pentru vehicule electrice. Datorită fiabilității și performanței ridicate, acest sistem se potrivește atât în instalații noi, cât și în clădiri rezidențiale modernizate.
| Parametru | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Sistem integrat de stocare a energiei pentru casă (ESS) | ||||||||
| Specificații ale bateriei | ||||||||
| Număr de baterii | 2 | 3 | 4 | 5 | 6 | |||
| Capacitate nominală | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Energie utilă | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Putere maximă de funcționare | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Curent maxim de încărcare / descărcare | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Ciclu de viață | > 6000 cicluri | > 6000 cicluri | > 6000 cicluri | > 6000 cicluri | > 6000 cicluri | |||
| Tip baterie | Litiu-ion (LFP) | Litiu-ion (LFP) | Litiu-ion (LFP) | Litiu-ion (LFP) | Litiu-ion (LFP) | |||
| Capacitate nominală / capacitate nominală④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Energie utilă⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Putere standard | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Putere maximă | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Curent maxim de încărcare / descărcare⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Garanție | 10 ani | 10 ani | 10 ani | 10 ani | 10 ani | |||
| Dimensiuni TBMS-MCS0800E (lăț. x înălț. x adânc.)/Greutate | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| Dimensiuni TP-HS50E (lăț. x înălț. x adânc.) / Greutate | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Parametru | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Specificații invertor | ||||||||
| Putere nominală de ieșire | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Putere maximă recomandată a sistemului de panouri PV | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Tensiune maximă de intrare PV① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Tensiune nominală de intrare PV | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Intervalul tensiunii de funcționare | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| Interval tensiune MPPT | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Tensiune de pornire | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| Număr de trackere MPP / lanțuri pe tracker MPP | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Curent maxim de intrare pe MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Curent maxim de intrare în scurtcircuit pe MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| Intrare și ieșire AC (rețea) | ||||||||
| Putere nominală de ieșire | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Curent nominal de ieșire | 5,8 A | 7,3 A | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Putere aparentă maximă de ieșire | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Curent maxim de ieșire continuu | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Tensiune nominală AC | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Putere aparentă maximă de intrare AC | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Curent maxim de intrare AC | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Frecvență nominală AC | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Interval frecvență AC③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Interval factor de putere | – 1 (0,8 la întârziere până la 0,8 la avans) | – 1 (0,8 la întârziere până la 0,8 la avans) | – 1 (0,8 la întârziere până la 0,8 la avans) | – 1 (0,8 la întârziere până la 0,8 la avans) | – 1 (0,8 la întârziere până la 0,8 la avans) | – 1 (0,8 la întârziere până la 0,8 la avans) | – 1 (0,8 la întârziere până la 0,8 la avans) | |
| THDi (putere nominală) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| Ieșire EPS (în afara rețelei) (cu baterie) | ||||||||
| Putere nominală de ieșire EPS | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| Putere de vârf a ieșirii EPS | de 2 ori puterea nominală, 10 s. | de 2 ori puterea nominală, 10 s. | de 2 ori puterea nominală, 10 s. | de 2 ori puterea nominală, 10 s. | de 2 ori puterea nominală, 10 s. | de 2 ori puterea nominală, 10 s. | de 2 ori puterea nominală, 10 s. | |
| Timp de comutare | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Tensiune și frecvență nominală ieșire EPS | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Performanță | ||||||||
| Eficiență maximă | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Eficiență europeană | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Limite de mediu | ||||||||
| Grad de protecție | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Interval temperatură ambiantă în funcționare | -35–60°C (scădere a performanței la 45°C) | -35–60°C (scădere a performanței la 45°C) | -35–60°C (scădere a performanței la 45°C) | -35–60°C (scădere a performanței la 45°C) | -35–60°C (scădere a performanței la 45°C) | -35–60°C (scădere a performanței la 45°C) | -35–60°C (scădere a performanței la 45°C) | |
| Altitudine maximă de operare | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Umiditate relativă | 0-100% RH (condensare) | 0-100% RH (condensare) | 0-100% RH (condensare) | 0-100% RH (condensare) | 0-100% RH (condensare) | 0-100% RH (condensare) | 0-100% RH (condensare) | |
| Categoria supratensiunii | Rețea de alimentare: III, Baterie: II, PV: II | Rețea de alimentare: III, Baterie: II, PV: II | Rețea de alimentare: III, Baterie: II, PV: II | Rețea de alimentare: III, Baterie: II, PV: II | Rețea de alimentare: III, Baterie: II, PV: II | Rețea de alimentare: III, Baterie: II, PV: II | Rețea de alimentare: III, Baterie: II, PV: II | |
| General | ||||||||
| Dimensiuni (lăț. x înălț. x adânc.) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Greutate netă | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Concept de răcire | Răcire naturală | Răcire naturală | Răcire naturală | Răcire naturală | Răcire naturală | Răcire naturală | Răcire naturală | |
| Interfețe de comunicație | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Consum de energie (noapte) | <40 W în mod standby cald, < 5 W în mod standby rece | <40 W în mod standby cald, < 5 W în mod standby rece | <40 W în mod standby cald, < 5 W în mod standby rece | <40 W în mod standby cald, < 5 W în mod standby rece | <40 W în mod standby cald, < 5 W în mod standby rece | <40 W în mod standby cald, < 5 W în mod standby rece | <40 W în mod standby cald, < 5 W în mod standby rece | |
| Topologie | Neizolat | Neizolat | Neizolat | Neizolat | Neizolat | Neizolat | Neizolat | |
| Protecție | ||||||||
| Protecții | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | Protecție la supratensiuni, protecție la polaritate inversă DC, detectare a curentului rezidual, protecție la temperatură excesivă, protecție a izolației DC, monitorizare rețea, monitorizare a injectării DC, monitorizare a curentului de retur | |
| Metodă activă de prevenire a islandării | Deplasarea frecvenței | Deplasarea frecvenței | Deplasarea frecvenței | Deplasarea frecvenței | Deplasarea frecvenței | Deplasarea frecvenței | Deplasarea frecvenței | |
| Protecție la supratensiune | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | |
| Întrerupător de circuit pentru protecție la arc electric (AFCI) | Opțional | Opțional | Opțional | Opțional | Opțional | Opțional | Opțional | |
