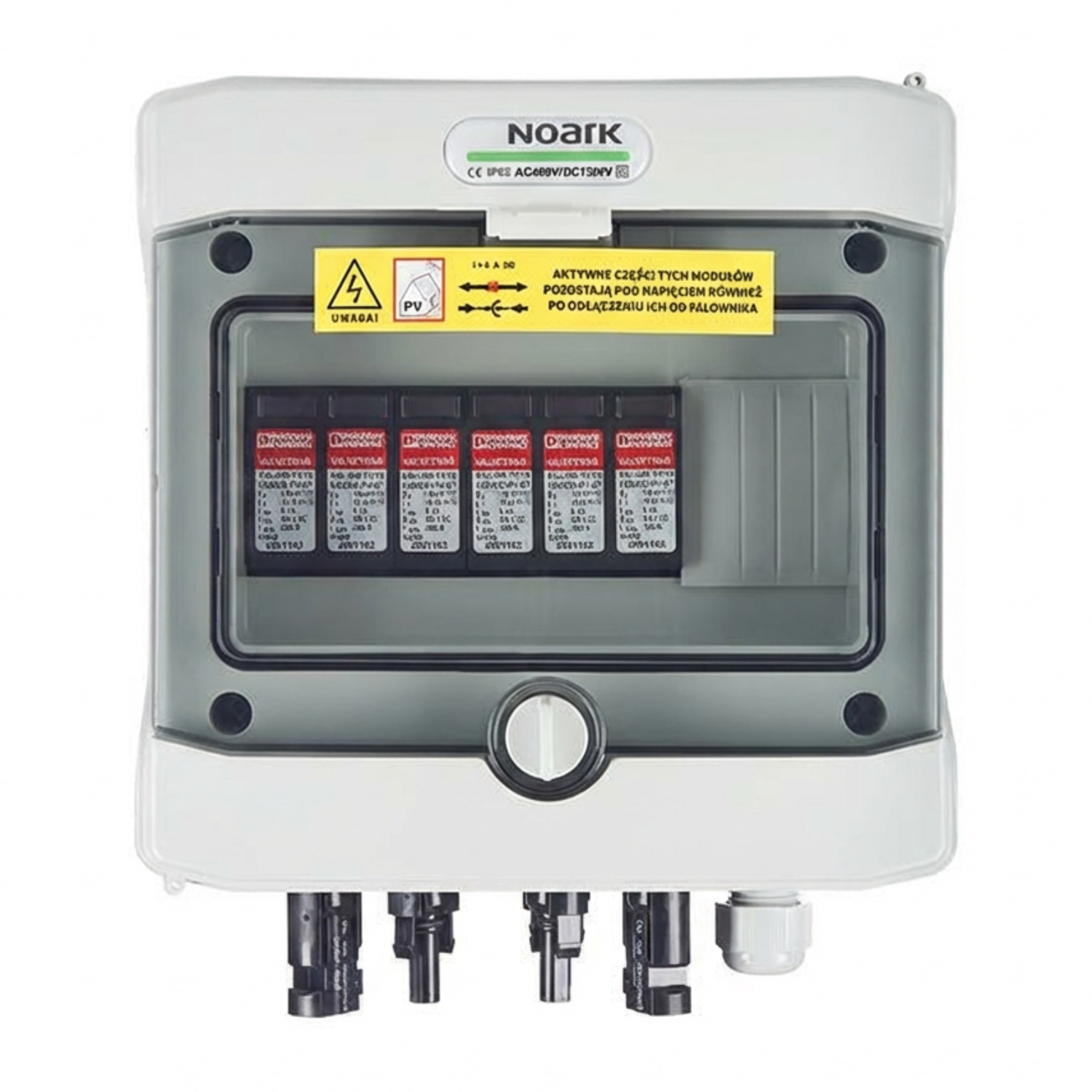

Tablou de distribuție – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Detalii produs
| Greutate | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Seria Standard
Cutia de conexiuni Noark SH-6 DC este o soluție etanșă destinată aplicațiilor în instalațiile fotovoltaice. Oferă un grad înalt de protecție IP65 și clasa de protecție II, ceea ce o face o alegere ideală pentru sisteme care necesită fiabilitate și siguranță. Designul modular permite adaptarea flexibilă la nevoile instalației.
Caracteristici principale ale cutiei de conexiuni etanșe Noark SH-6 DC:
- Design modular cu 8 locuri pentru module, oferind flexibilitate în configurare.
- Conectori MC4 integrați pentru panouri, care facilitează montajul.
- Gradul de protecție IP65 asigură rezistență la praf și apă.
- Clasa de protecție II pentru creșterea siguranței utilizatorilor.
- Echipată cu un limitator de supratensiuni DC de tip 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Uși transparente care permit o inspecție rapidă.
Pentru cine este o alegere bună?
Cutia Noark SH-6 DC este o alegere excelentă pentru instalatorii de sisteme fotovoltaice, atât pentru cele cu instalație de paratrăznet, cât și pentru cele fără. Construcția sa etanșă și gradul înalt de protecție IP65 o fac potrivită pentru montaj pe suprafață în exterior. Este o soluție ideală pentru instalații rezidențiale și comerciale, unde siguranța și fiabilitatea sunt prioritare.
| Parametru | PHS 8T |
|---|---|
| PARAMETRI ELECTRICI ȘI MECANICI AI CARCASEI | |
| Model | PHS 8T |
| Număr de module | 8 |
| Conform cu | EN 60670-1, EN 62208 |
| Grad de protecție | IP65 |
| Clasa de protecție | II |
| Tensiunea nominală de izolație (Ui) | 690 V AC, 1000 V DC |
| Test cu fir încins | 650°C |
| Rezistență la impact | IK08 |
| Material plastic reciclabil | fără halogeni |
| Conexiuni utilizate | 2 x lanț de module pe 2 MPPT, 2 x supresor de supratensiune DC tip 1+2, Pregătită pentru conectare, Construcție modulară, Conectori de panou MC4 |
| Uși | transparente |
| Culoare | alb |
| PROTECTOR DE SUPRATENSIUNE DC UTILIZAT | |
| Producător/model | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Protecție la supratensiuni | Tip 1+2 |
| Tensiune permanentă maximă UCPV | 1050 V DC |
| Rezistență la scurtcircuit I SCPV | 2000 A |
| Curent de lucru de durată ICPV | <20 µA |
| Curent nominal de sarcină IL | 80 A |
| Curent al conductorului de protecție IPE | <=20 µA DC, <=250 µA AC |
| Consum de putere în modul standby PC | <25 mVA |
| Curent nominal de descărcare (8/20) us | 15 kA |
| Curent maxim de descărcare Imax (8/20) us | 40 kA |
| Curent de fulger (10/350) us, sarcină | 2,5 As |
| Curent de fulger (10/350) us, energie specifică | 6,25 kJ/ΩM |
| Curent de fulger (10/350) us, valoare de vârf Limp | 5 kA |
| Curent total evacuat Itotal (8/20) us | 40 kA |
| Curent total evacuat Itotal (10/350) us | 5 kA |
| Nivel de protecție Up | <= 3,5 kV |
| Tensiune reziduală Ures | <= 3,5 kV (la In), <= 2,9 kV (la 5kA), <= 3,2 kV (la 10kA), <= 3,7 kV (la 20kA), <= 4,1 kV (la 30kA), <= 4,6 kV (la 40kA) |
| Timp de răspuns tA | <= 25ns |
| Rezistența izolației Riso | <= 5 Giga Ω (la 500 VDC) |
