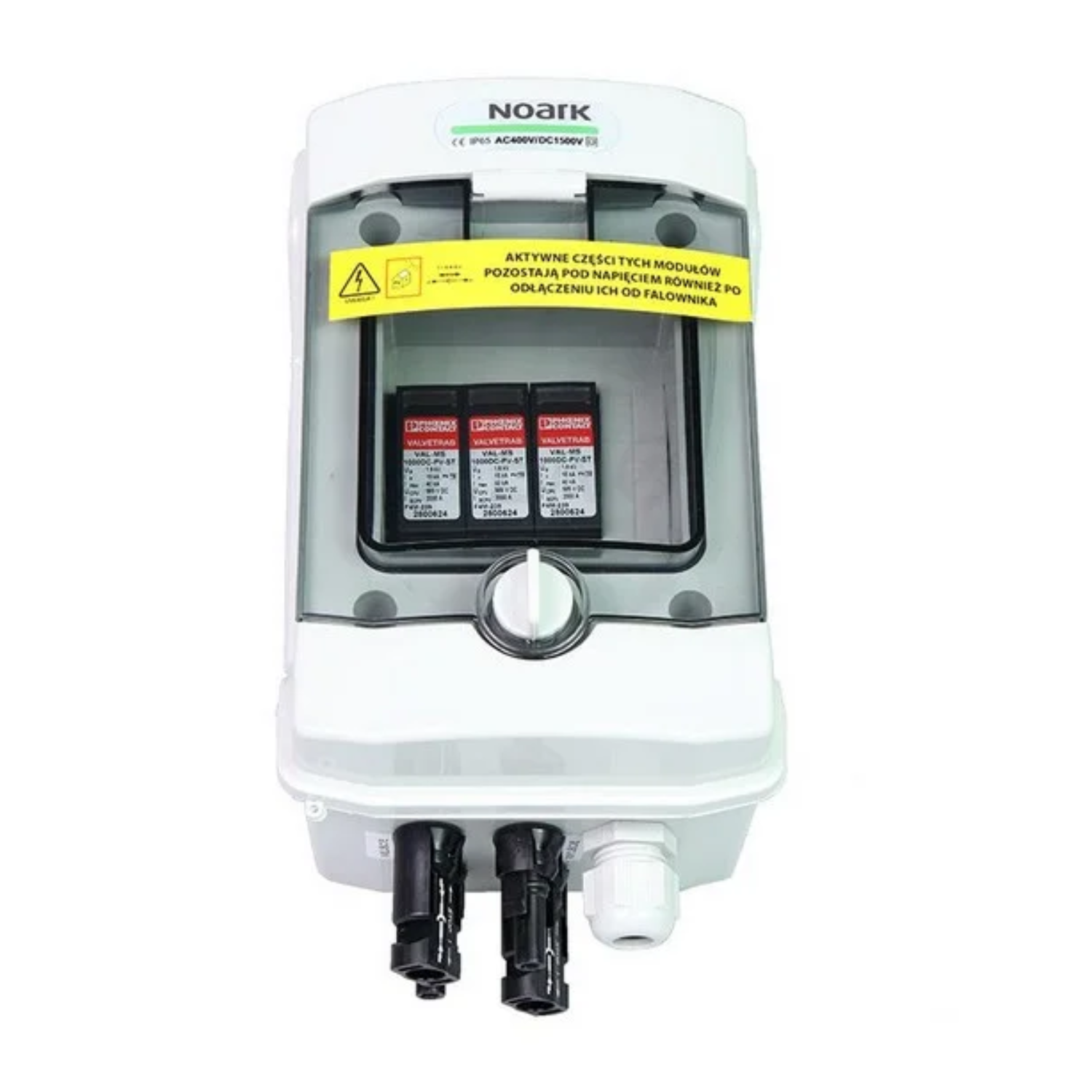

Tablou electric – NOARK – SH-5 DC
Detalii produs
| Greutate | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Seria Standard
Limitatorul de supratensiuni modular SH-5 DC din seria Standard de la Noark a fost proiectat pentru protecția instalațiilor fotovoltaice împotriva efectelor supratensiunilor. Echipat cu limitatoare avansate de tip T1/T2, oferă un nivel ridicat de siguranță și fiabilitate în condiții dificile, confirmate de gradul de protecție IP65 și rezistența la radiații UV.
Caracteristici principale ale Noark SH-5 DC Seria Standard:
- Protecție eficientă la supratensiuni de tip T1/T2 datorită limitatorului PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Curent de descărcare maxim Imax de 40 kA (8/20 μs) și curent nominal In de 15 kA (8/20 μs).
- Timp rapid de răspuns ≤ 25 ns, minimizând riscul de avarie a echipamentului protejat.
- Carcasă modulară, rezistentă, cu grad de protecție IP65, rezistentă la radiații UV și la șocuri (IK08).
- Tensiune nominală de izolație U: 400 V AC, 1500 V DC, operare la temperaturi între -25°C și +60°C.
- Pregătit pentru conectare cu conectori MC4 Stäubli instalați din fabrică și cu o garanție de 5 ani.
Pentru cine este o alegere bună?
Noark SH-5 DC Seria Standard este soluția ideală pentru instalatorii de sisteme fotovoltaice care caută o protecție fiabilă și ușor de montat pentru instalații care funcționează la tensiuni DC ridicate. Se potrivește foarte bine atât în aplicații rezidențiale, cât și comerciale, unde siguranța și durata de viață îndelungată a echipamentelor protejate împotriva supratensiunilor sunt esențiale.
| Parametru | SH-5 DC |
|---|---|
| DATE DE INTRARE ALE ACUMULATORULUI | |
| Număr intrări | ieșiri lanț PV | 1 | 1 |
| Număr de poli | 4 |
| Tip conectare | MC4 Stäubli montat pe panou |
| Model | PHS 4 T |
| PARAMETRII DE BAZĂ – PARTEA DC | |
| Număr | Tip limitator de supratensiuni DC | Tip | 1 | Phoenix | T1/T2 |
| PARAMETRII ELECTRICI ȘI MECANICI AI CARCASEI | |
| Dimensiuni carcasă fără glandele de cablu și MC4 (L|l|Î) (mm) | 120.00 | 128.00 | 201.00 |
| Execuție conformă cu | EN 60670-1, EN 62208 |
| Grad de protecție | IP65 |
| Clasă de protecție | II |
| Tensiune nominală de izolație U₁ (V) | 400 V AC, 1500 V DC |
| Test cu tijă incandescentă (°C) | 650°C |
| Rezistență la impact | IK08 |
| Rezistență la UV | Da |
| Plastic reciclabil | fără halogeni |
| Temperatură de funcționare (°C) | -25°C – +60°C |
| LIMITATOR DE SUPRATENSIUNI DC (SPD) UTILIZAT | |
| Producător | PHOENIX |
| Model | VAL-MS-T1/T2-1000DC-PV/2+V |
| Protecție la supratensiuni | T1 / T2 |
| Tensiune în gol Uocstc (V) | ≤ 975 V DC |
| Curent maxim de descărcare Imax (8/20) µs (kA) | 40 kA |
| Timp de răspuns tA (ns) | ≤ 25 ns |
| Curent de probă la trăsnet (10/350) µs, sarcină (As) | 2,5 As |
| Curent de probă la trăsnet (10/350) µs, energie specifică (kJ/Ω) | 6,25 kJ/Ω |
| Curent de probă la trăsnet (10/350) µs, valoare de vârf Iimp (kA) | 5 kA |
| Curent total evacuat Itotal (8/20) µs (kA) | 40 kA |
| Curent total evacuat Itotal (10/350) µs (kA) | 5 kA |
| Rezistența izolării Riso (GΩ) | > 5 GΩ (la 500 V DC) |
| Curent nominal de descărcare In (8/20) µs (kA) | 15 kA |
| Curent nominal de sarcină I (A) | 80 A |
| Curent de funcționare de lungă durată ICPV (µA) | < 20 µA DC |
| Tensiune continuă maximă Ucpv (V) | 1170 V DC |
| Rezistență la scurtcircuit IsCPV (kA) | 2000 A |
| Tensiune reziduală Ures (kV) | ≤ 3,5 kV (la In) |
| – | ≤ 2,9 kV (la 5 kA) |
| – | ≤ 3,2 kV (la 10 kA) |
| – | ≤ 3,7 kV (la 20 kA) |
| – | ≤ 4,1 kV (la 30 kA) |
| – | ≤ 4,6 kV (la 40 kA) |
| Curentul conductorului de protecție IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Nivel de protecție Up (kV) | ≤ 3,5 kV |
| Consum de putere în modul standby Pc (mVA) | ≤ 25 mVA |
| Configurație de conectare | Configurație Y |
ATENȚIE! PĂRȚILE ACTIVE ALE ACESTOR MODULE RĂMÂN SUB TENSIUNE CHIAR ȘI DUPĂ DECONECTAREA LOR DE LA INVERTOR.
