DELTA PCS100HV
Detalii produs
Timpul de livrare a comenzii este de 60/90 de zile

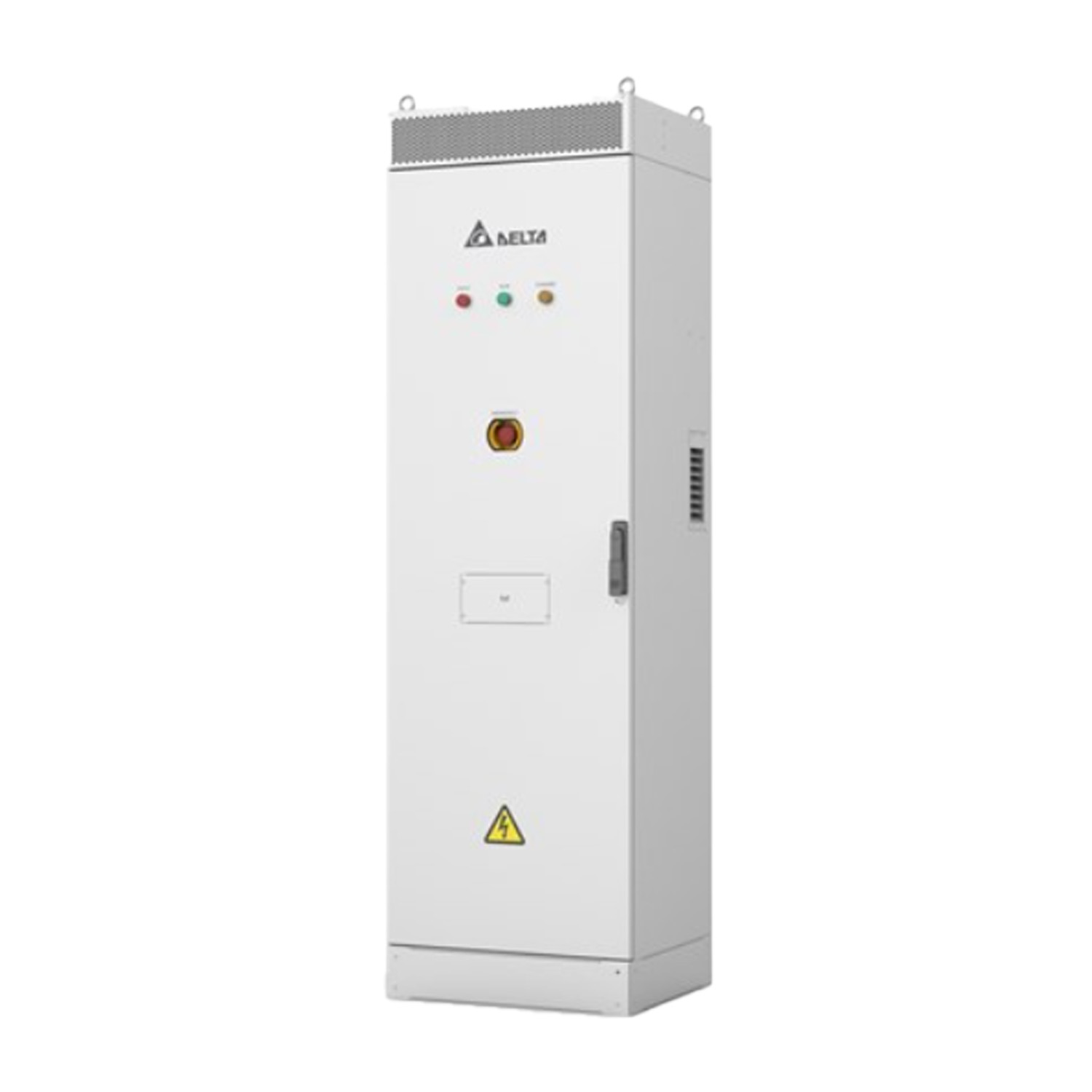

Sistem de Conversie a Puterii (PCS) Delta PCS100HV
Sistemul de Conversie a Puterii (Power Conditioning System) Delta PCS100HV este un invertor bidirecțional pentru stocarea energiei, destinat aplicațiilor on-grid și off-grid, cum ar fi alimentarea de urgență, „peak shaving” (reducerea vârfurilor), decalarea sarcinilor sau autoconsumului de energie din PV. Se remarcă prin eficiență de top în industrie, randament ridicat și pierderi reduse în modul de așteptare. Construcția compactă și scalabilitatea permit o configurare flexibilă și integrarea cu sisteme de baterii populare, iar capacitatea de „black start” îl face ideal pentru aplicații de alimentare de rezervă și microrețele.
Principalele caracteristici ale Sistemului de Conversie a Puterii (PCS) Delta PCS100HV:
- Control eficient și precis al puterii: Putere 100 kW la tensiune AC 400 V, eficiență maximă 98% și timp de reacție al puterii sub 20 ms.
- Aplicații versatile pentru stocarea energiei: Compensare a puterii reactive, reducerea vârfurilor de consum („peak shaving”), decalarea sarcinilor, capacitatea de „black start” pentru alimentare de urgență și microrețele, precum și funcționare în regim on-grid și off-grid.
- Configurare flexibilă a sistemului: Scalare prin conectarea mai multor unități și suport pentru sarcini trifazate, 4-conductoare, fără necesitatea unui transformator.
- Compatibilitate largă cu bateriile: Integrare cu principalele sisteme de baterii de marcă, inclusiv litiu‑ion, plumb‑acid și baterii cu flux (flow).
- Parametri de funcționare avansați: Interval larg al tensiunii de intrare DC (650–1350 V), grad ridicat de protecție IP55 și numeroase protecții, inclusiv împotriva polarității inverse DC și detectarea izolării DC.
- Utilizare largă: Ideal pentru clădiri comerciale, spitale, stații de încărcare, campusuri universitare și fabrici.
Pentru cine este o alegere bună?
Delta PCS100HV este o alegere excelentă pentru dezvoltatori și operatori ai sistemelor comerciale și industriale de stocare a energiei care au nevoie de o soluție fiabilă, eficientă și scalabilă pentru gestionarea energiei. Capacitatea sa de a funcționa într-o gamă variată de aplicații, de la îmbunătățirea calității energiei până la crearea de microrețele, combinată cu eficiența ridicată și compatibilitatea cu diverse tehnologii de baterii, îl transformă într-un instrument versatil pentru optimizarea costurilor cu energia, asigurarea continuității alimentării și integrarea surselor regenerabile de energie.
| Parametru | PCS100HV |
|---|---|
| Conexiune AC | |
| Tensiune nominală rețea (Vac) | 400 Vac (3P,N,PE) sau (3P,PE) |
| Interval tensiune rețea (Vac) | 352 ~ 440 Vac |
| Frecvență nominală a rețelei (Hz) | 50 Hz |
| Interval frecvență (Hz) | 45 ~ 55 Hz |
| Putere nominală AC (kVA / kW) | 100 kVA / kW |
| Curent nominal AC (A) | 145 A |
| Curent continuu maxim AC (A) | 167 A |
| Putere maximă AC (kVA / kW) | 110 kVA / kW |
| THD curent (%) | < 3% |
| Injecție curent DC | <0.5% din curentul nominal |
| Factor de putere | -1 până la 1, reglabil continuu |
| Conexiune DC | |
| Interval tensiune DC (Vdc) | 650 ~ 1,350 Vdc pentru 3P3W ¹⁾ / 700 ~ 1,350 Vdc pentru 3P4W în modul Off-grid ¹⁾, ²) |
| Tensiune de pornire DC (V) | 650V |
| Putere nominală descărcare / încărcare (kW) | 102 kW / 98 kW |
| Curent maxim descărcare / încărcare (A) | 157A / 151A |
| Funcționare autonomă (Standalone Operation) | |
| Tensiune de ieșire nominală (Vac) | 400Vac (3P,N,PE) |
| Putere nominală de ieșire (kVA / kW) | 100 kVA / kW la sarcină liniară; 80 kVA la sarcină RCD (Ipk≤240A) ³⁾ |
| Curent nominal de ieșire (A) | 145 A |
| THD tensiune de ieșire (%) | < 3% @ sarcină nominală liniară |
| Eficiență | |
| Eficiență maximă (%) | 98% |
| Pierdere în modul standby (W) | <25W @ mod rece |
| Mediu | |
| Altitudine maximă (m) | 4,000 m, reducere a puterii >2000m |
| Temperatură de operare (°C) | -30 °C până la +60 °C, reducere a puterii >45°C |
| Umiditate (%) | 0 până la 95% RH, fără condensare |
| Nivel de zgomot (dB) | < 70 dB @ 1 m @25°C @condiții nominale, max. 75 dB |
| Răcire | Aer forțat cu control al vitezei |
| Clasă de protecție a carcasei (IP) | IP55 |
| Generale | |
| Interfață utilizator | LED, EPO, Ethernet |
| Comunicație | Ethernet/Modbus TCP |
| Dimensiuni (Lăț. x Înălț. x Adânc.) (mm) | 600 x 2000 x 500 mm |
| Greutate netă (kg) | 230 kg |
| Certificat | Siguranță: IEC 62477-1, EN62477-1
Cod rețea: AS/NZS 4777.2:2020 EMC: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Vibrații: IEC 60068-2-6:2007 |
| Protecție | Protecție împotriva polarității inverse DC/OVP/UVP/OCP/detecție izolație DC |
| Conformitate produs | CE, RCM |
| Chimie baterie compatibilă | Litiu‑ion, plumb‑acid, baterii cu flux |
1) Puterea de ieșire va fi redusă dacă tensiunea DC este mai mare de 1250V.
2) Tensiunea DC minimă trebuie să fie mai mare de 750V dacă sarcina este 100% dezechilibrată.
3) Sarcinile transformatorice, motoare sau redresoare care au curent mare de pornire (Ipk>240A) nu sunt incluse.
* Specificațiile se pot schimba fără notificare prealabilă.
